2D网格渲染器
一、简介
2D网格渲染器（Mesh2DRender）用于在2D场景中显示和渲染2D网格，支持纹理渲染，可以设置渲染颜色，还可以添加自定义的材质，接收2D光照效果。开发者可以用来创建复杂的2D图形效果，支持自定义网格形状，适合制作需要精确网格控制的2D游戏元素。
在游戏开发中，2D网格渲染器能够在2D游戏中实现更复杂和精细的视觉效果。例如，制作带有特殊光照效果的2D角色，创建复杂形态的 2D物体，实现复杂的2D特效。
总之，这个组件能够帮助开发者突破传统2D渲染的限制，创造出更加丰富和独特的效果。
二、在LayaAir-IDE中使用

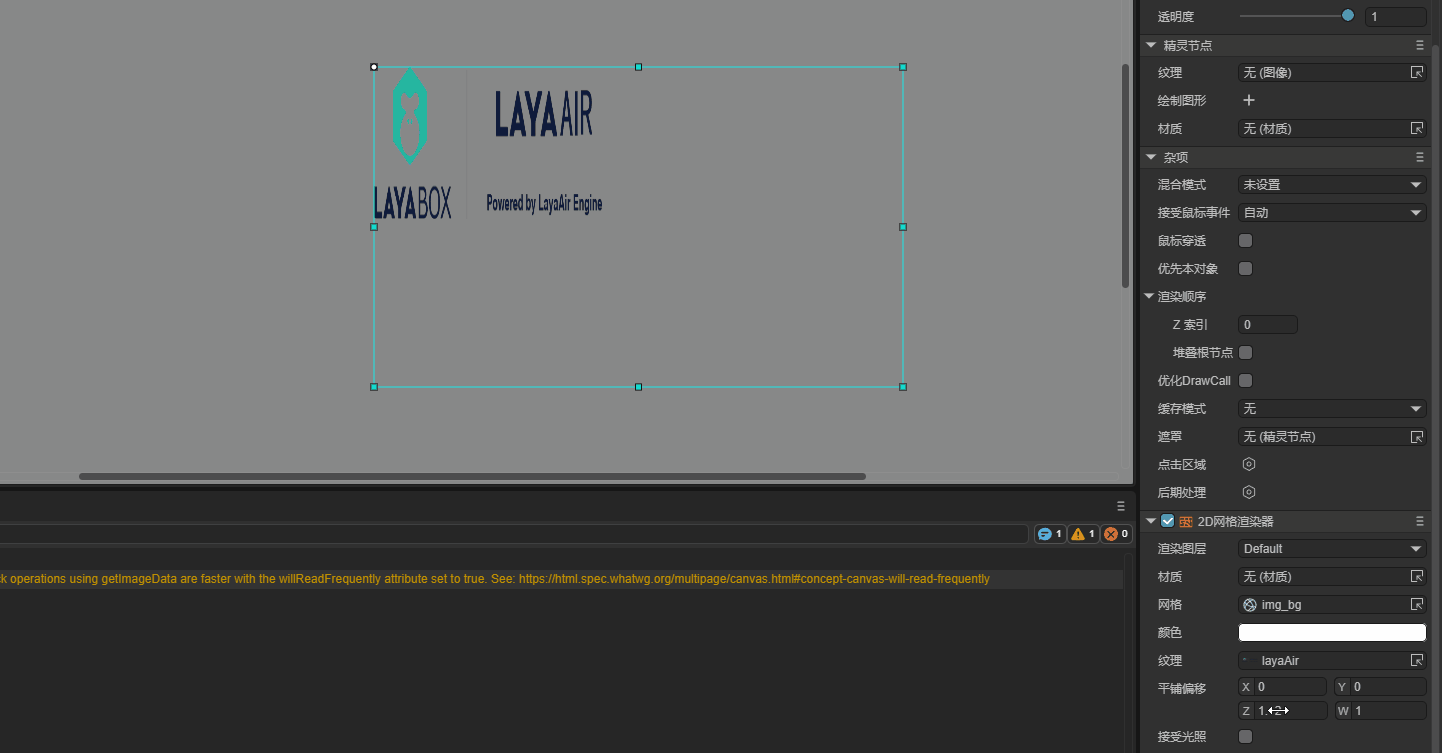

在LayaAir-IDE中，创建一个sprite，在sprite上添加2D网格渲染器组件，如动图2-1所示。
（动图2-1）
添加后的组件属性如图2-2所示，
（图2-2）
其中渲染图层和接受光照属性都与光照相关，具体用法参考2D灯光的文档。下面分别介绍其它的属性：
2.1 材质
2D网格渲染器支持添加自定义的材质，在LayaAir-IDE中，创建默认的材质为基础2D渲染（BaseRender2D），如图2-3所示，
（图2-3）
将材质添加到2D网格渲染器中的材质属性上，开发者也可以更改这个shader模版，自定义效果。
2Dshader的使用请查看文档自定义2D着色器。
如图2-4所示，使用自定义的Shader实现了一个渐变的效果，
（图2-4）
此shader的代码如下，
Shader3D Start
{
type:Shader3D,
name:baseRender2D,
enableInstancing:true,
supportReflectionProbe:true,
shaderType:2,
uniformMap:{
u_gradientDirection: {type: Vector2, default:[1,1]}, // 渐变方向
u_gradientStartColor: {type:Vector4, default:[1,1,1,1]}, // 渐变起始颜色
u_gradientEndColor: {type:Vector4, default:[1,1,1,1]} // 渐变结束颜色
},
attributeMap: {
a_position: Vector4,
a_color: Vector4,
a_uv: Vector2,
},
defines: {
BASERENDER2D: { type: bool, default: true }
}
shaderPass:[
{
pipeline:Forward,
VS:baseRenderVS,
FS:baseRenderPS
}
]
}
Shader3D End
GLSL Start
#defineGLSL baseRenderVS
#define SHADER_NAME baseRender2D
#include "Sprite2DVertex.glsl";
void main() {
vec4 pos;
//先计算位置，再做裁剪
getPosition(pos);
vertexInfo info;
getVertexInfo(info);
v_texcoord = info.uv;
v_color = info.color;
#ifdef LIGHT_AND_SHADOW
lightAndShadow(info);
#endif
gl_Position = pos;
}
#endGLSL
#defineGLSL baseRenderPS
#define SHADER_NAME baseRender2D
#if defined(GL_FRAGMENT_PRECISION_HIGH)
precision highp float;
#else
precision mediump float;
#endif
#include "Sprite2DFrag.glsl";
void main()
{
clip();
vec4 textureColor = texture2D(u_baseRender2DTexture, v_texcoord);
// 计算渐变因子
float gradientFactor = dot(v_texcoord, normalize(u_gradientDirection)) * 0.5 + 0.5;
// 混合渐变颜色
vec4 gradientColor = mix(u_gradientStartColor, u_gradientEndColor, gradientFactor);
textureColor *= gradientColor;
#ifdef LIGHT_AND_SHADOW
lightAndShadow(textureColor);
#endif
textureColor = transspaceColor(textureColor);
setglColor(textureColor);
}
#endGLSL
GLSL End
2.2 网格
2D网格可以通过两种方式进行创建。一种方法是LayaAir-IDE内置的方法，如图2-5所示，在项目资源面板中，在需要创建网格的图片上右键，选择“创建2D网格”即可。
（图2-5）
另一种方法是通过代码创建的方法，参考第三节中generateCircleVerticesAndUV和generateRectVerticesAndUV的代码。
2.3 纹理与颜色

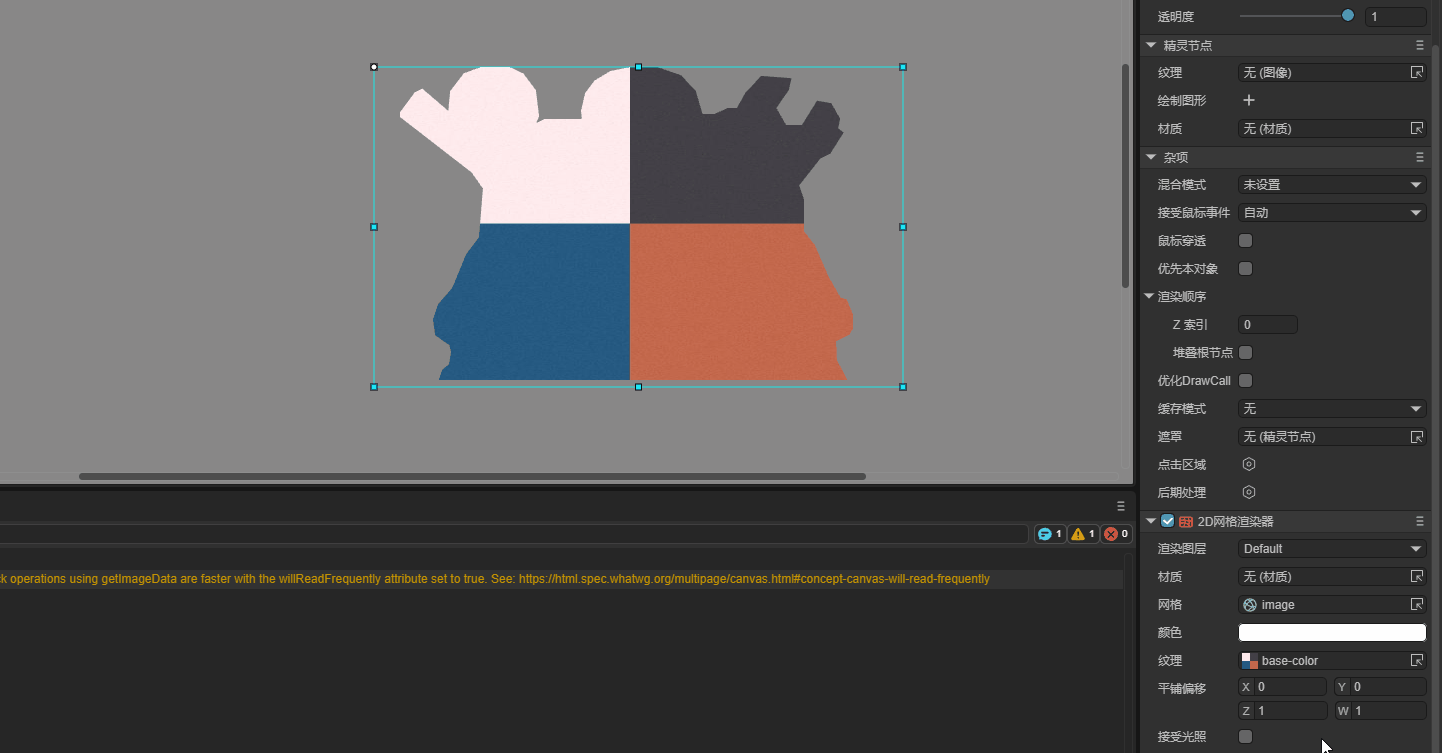

纹理的选择不一定要与创建网格时选择的图片相同。例如，创建网格使用的是图2-6中的图片，
（图2-6）
纹理可以使用图2-7中的图片，
（图2-7）
最终的效果如图2-8所示，
（图2-8）
还可以更改颜色，效果如图2-9所示，
（图2-9）
三、通过代码使用
在LayaAir-IDE中新建一个脚本，添加到Scene2D节点后，加入下述代码，实现一个2D网格渲染器的效果：
const { regClass, property } = Laya;
@regClass()
export class Mesh2DRender extends Laya.Script {
@property({type: Laya.Sprite})
private layaMonkey: Laya.Sprite;
//组件被启用后执行，例如节点被添加到舞台后
onEnable(): void {
Laya.loader.load("resources/layabox.png", Laya.Loader.IMAGE).then(() => {
this.setMesh2DRender();
});
}
// 配置2D网格渲染器
setMesh2DRender(): void {
let mesh2Drender = this.layaMonkey.getComponent(Laya.Mesh2DRender);
// 添加网格
mesh2Drender.sharedMesh = this.generateCircleVerticesAndUV(100, 100);
let tex = Laya.loader.getRes("resources/layabox.png");
mesh2Drender.texture = tex;
// mesh2Drender.color = new Laya.Color(0.8, 0.15, 0.15, 1);
// mesh2Drender.lightReceive = true;
}
/**
* 生成一个圆形2D网格
* @param radius 圆的半径
* @param numSegments 圆被分割的段数，段数越多圆越平滑
*/
private generateCircleVerticesAndUV(radius: number, numSegments: number): Laya.Mesh2D {
// 2π
const twoPi = Math.PI * 2;
// 顶点数组
let vertexs = new Float32Array((numSegments + 1) * 5);
// 索引数组
let index = new Uint16Array((numSegments + 1) * 3);
var pos = 0;
// 生成圆周上的顶点
for (let i = 0; i < numSegments; i++, pos += 5) {
const angle = twoPi * i / numSegments;
// 计算顶点坐标
var x = vertexs[pos + 0] = radius * Math.cos(angle);
var y = vertexs[pos + 1] = radius * Math.sin(angle);
vertexs[pos + 2] = 0; // z坐标始终为0（2D）
// 计算UV坐标
vertexs[pos + 3] = 0.5 + x / (2 * radius); // 将x从[-radius, radius]映射到[0,1]
vertexs[pos + 4] = 0.5 + y / (2 * radius); // 将y从[-radius, radius]映射到[0,1]
}
//圆心
vertexs[pos] = 0;
vertexs[pos + 1] = 0;
vertexs[pos + 2] = 0;
vertexs[pos + 3] = 0.5;
vertexs[pos + 4] = 0.5;
// 生成三角形索引
for (var i = 1, ibIndex = 0; i < numSegments; i++, ibIndex += 3) {
index[ibIndex] = i;
index[ibIndex + 1] = i - 1;
index[ibIndex + 2] = numSegments;
}
// 处理最后一个三角形：连接最后一个顶点、第一个顶点和圆心
index[ibIndex] = numSegments - 1;
index[ibIndex + 1] = 0;
index[ibIndex + 2] = numSegments;
// 顶点声明
var declaration = Laya.VertexMesh2D.getVertexDeclaration(["POSITION,UV"], false)[0];
let mesh2D = Laya.Mesh2D.createMesh2DByPrimitive([vertexs], [declaration], index, Laya.IndexFormat.UInt16, [{ length: index.length, start: 0 }]);
return mesh2D;
}
}
最终的效果如图3-1所示，
（图3-1）
示例中给出的是一个圆形的网格，下面再给出一个矩形网格的写法，
/**
* 生成一个矩形2D网格
* @param width 矩形的宽度
* @param height 矩形的高度
*/
private generateRectVerticesAndUV(width: number, height: number): Laya.Mesh2D {
const vertices = new Float32Array(4 * 5);
const indices = new Uint16Array(2 * 3);
let index = 0;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = width;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = 1;
vertices[index++] = 0;
vertices[index++] = width;
vertices[index++] = height;
vertices[index++] = 0;
vertices[index++] = 1;
vertices[index++] = 1;
vertices[index++] = 0;
vertices[index++] = height;
vertices[index++] = 0;
vertices[index++] = 0;
vertices[index++] = 1;
index = 0;
indices[index++] = 0;
indices[index++] = 1;
indices[index++] = 3;
indices[index++] = 1;
indices[index++] = 2;
indices[index++] = 3;
const declaration = Laya.VertexMesh2D.getVertexDeclaration(["POSITION,UV"], false)[0];
const mesh2D = Laya.Mesh2D.createMesh2DByPrimitive([vertices], [declaration], indices, Laya.IndexFormat.UInt16, [{ length: indices.length, start: 0 }]);
return mesh2D;
}
只需替换示例代码中的generateCircleVerticesAndUV即可，效果如图3-2所示。
（图3-2）
